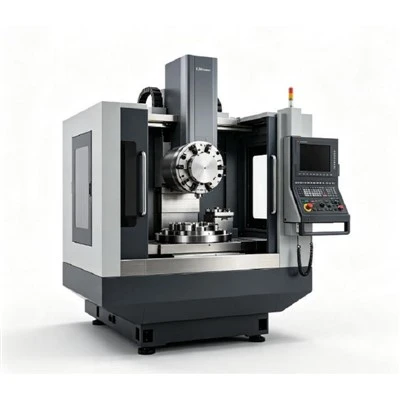

Magni tat-torn CNC Vertikali
Manifattur tal-Magni tat-Torn CNC Vertikali għal Applikazzjonijiet ta' Tidwir ta' Dijametru Kbir u Heavy Duty
Magni tat-torn CNC Vertikali Zhongxin (VTLs) huma ta' preċiżjoni-inġinerija għall-magni ta' komponenti ta' dijametru kbir-, tqal u asimmetriċi fejn ir-riġidità tat-tqattigħ, l-istabbiltà termali u l-kapaċità tat-tagħbija huma kritiċi. Is-soluzzjonijiet tagħna tat-tidwir vertikali jisfruttaw strutturi ta'-riġidità għolja u teknoloġija avvanzata tas-sewqan biex jgħinu lix-xerrejja industrijali globali jimmassimizzaw il-produttività filwaqt li jnaqqsu l-ispiża operattiva għal kull parti.
Għaliex Agħżel Tornijiet CNC Vertikali Zhongxin?
FEA-Riġidità Strutturali Ottimizzata:
Sodod tal-ħadid fondut Meehanite heavy-duty-li jgħaddu minn serħan mill-istress termali jipprevjenu t-tgħawwiġ, u jiżguraw vibrazzjoni-tidwir ħieles waqt qtugħ ta' torque-għoli.
Komponenti Core Globali tal-Livell 1:
Mgħammar bi magħżel premium, berings ta 'preċiżjoni NSK jew SKF, u linji ta' gwida lineari THK jew PMI biex jiżguraw preċiżjoni rotazzjonali għolja (fi żmien 0.005 mm).
CNC flessibbli u Integrazzjoni ta' Awtomazzjoni:
Fabbrika-sistemi CNC integrati ta' Fanuc, Siemens, jew Mitsubishi flimkien ma' turretti idrawliċi u armi ta' tagħbija robotiċi fakultattivi.
Appoġġ u Servizz ta' Esportazzjoni Turnkey:
Imballaġġ komplut ta' esportazzjoni-azzar ta' grad-qafas li jiflaħ għall-baħar, dokumentazzjoni sħiħa tal-ispezzjoni tal-fabbrika, dijanjostika mill-bogħod 24/7, u 48-siegħa dispaċċ globali ta' spare-parts.
Speċifikazzjonijiet Tekniċi
|
Speċifikazzjoni |
Dettalji |
|
Tip ta 'Magni |
Magni tat-torn CNC Vertikali |
|
Orjentazzjoni tal-magħżel |
Vertikali |
|
Sistema ta 'Kontroll CNC |
Fanuc / Siemens / Mitsubishi / Personalizzat |
|
Dijametru Massimu tat-Tidwir |
800mm - 6000mm |
|
Għoli Massimu tal-biċċa tax-xogħol |
600mm - 3000mm |
|
Piż Massimu tal-Biċċa tax-Xogħol |
1 Tunnellata - 80 Tunnellata |
|
Dijametru tal-Tabella |
Personalizzat skond il-mudell tal-magna |
|
Qawwa tal-Mutur tal-Magħżel |
Personalizzat skond ir-rekwiżiti tal-magni |
|
Torque tal-magħżel |
Personalizzat |
|
Konfigurazzjoni tal-Assi CNC |
2 Assi / 3 Assi / Multi-assi |
|
Sistema ta' Għodda |
Turret Idrawliku / Turret Servo |
|
Preċiżjoni tal-Pożizzjonament |
Skont il-konfigurazzjoni tal-magna |
|
Struttura tal-Magni |
Struttura Heavy Duty tal-ħadid fondut |
Karatteristiċi Tekniċi Ewlenin
Struttura tal-Vibrazzjoni-Damping:
Id-disinn simetriku tal-kolonna tal-ħadid fondut-tqil jassorbi l-forzi tat-tqattigħ u jżomm l-istabbiltà termali matul ċikli twal tal-magni.
Sistema ta' -Torque Spindle Għoli:
Muturi tal-magħżel AC b'ħafna-stadji li jinbidlu jew b'qawwa-idrawlika għolja jagħtu torque għoli kontinwu f'RPMs baxxi għal roughing tqal.
Kontrolluri CNC versatili:
Standardizzat bi pjattaformi CNC ewlenin fl-industrija-inklużi Fanuc, Siemens, jew Mitsubishi.
Fluss Ottimu taċ-Ċippa tal-Gravità:
Iċ-ċipep u l-likwidu li jkessaħ jaqgħu direttament 'il bogħod miż-żona tat-tqattigħ fil-conveyor taċ-ċippa t'isfel, u jestendu l-ħajja tal-inserzjoni tal-għodda u jipprevjenu t-tqattigħ mill-ġdid ta' swarf.
Applikazzjoni għall-Industriji
Buttuni tat-turbini tar-riħ, housings tal-bearings, pitch rings
Korpi ta 'valvi tqal, flanġijiet, komponenti ta' reċipjenti tal-pressjoni
Diski tal-brejkijiet, flywheels, hubs tar-roti, kaxxi differenzjali
Gear blanks, slewing rings, ċilindri idrawliċi kbar
Tipi ta' Magni
Torn CNC vertikali ta'-kolonna waħda:
Footprint kompatt imfassal għal partijiet ċirkolari medji-sa{{1}kbar bħal diski tal-brejkijiet, flywheels, u flanġijiet tal-pajpijiet standard.
Torn CNC Vertikali ta' Kolonna-doppja:
Struttura ta' pont Crossbeam li tagħti riġidità strutturali massima għal tagħmir ta' ġenerazzjoni ta' enerġija tqila-, korpi kbar ta' valv, u gerijiet ta' dijametru ta'-kbir.
Torn CNC Vertikali Tqil-:
Ikkastjar tas-sodda rinfurzata u magħżel b'-torque geared għoli mibnija għal rati estremi ta' tneħħija ta' ċippa-f'tidwir iebes ta' azzar liga.
Ċentru tat-Tidwir Vertikali CNC (VTC b'Għodda Ħaj):
Tgħaqqad il-pożizzjonament tal-magħżel tal-assi C-ma' għodda ħajjin biex jimmaniġġjaw it-tidwir, it-tħin, it-tħaffir, u t-tapping f'setup wieħed.
Komponenti tal-qalba
Sodda tal-Magni u Kolonna:
Frejm fondut Meehanite termo-disinjat b'mod simmetriku, stress-eħles permezz ta' ittemprar doppju biex jiggarantixxi stabbiltà ġeometrika permanenti.
Assemblaġġ tal-magħżel:
Ultra-serje NN30 ta 'preċiżjoni doppja-roller bearings ta' ringiela mqabbda ma 'bearings ta' thrust ta' kuntatt angolari, li jipprovdu kapaċità ta 'tagħbija radjali għolja u eżattezza ta' tħaddim fi ħdan 0.005 mm.
Turret u Sistema ta' Għodda:
Turret ta' indiċjar idrawliku ta'-riġidità għolja b'ikklampjar tal-akkoppjar kurviku għal preċiżjoni pożizzjonali ripetibbli waqt qtugħ tqal interrott.
Gwida u Viti tal-Boċċi:
Induzzjoni-mogħdijiet ta' gwida tal-kaxxi mwebbsa u mitħun b'kisja tal-frizzjoni Turcite{-B anti-, misjuqa minn viti tal-ballun ta' preċiżjoni tal-klassi C3 mgħobbija minn qabel-.
Aħna naddattaw il-konfigurazzjonijiet tal-VTL madwar flussi tax-xogħol speċifiċi tal-manifattura tax-xerrej:
Tqabbil Dimensjonali:L-ivvjaġġar tal-magħżel, id-daqs taċ-ċokk, id-dijametru tal-mejda, u l-għoli tal-kolonna personalizzati għall-ġeometrija tal-parti.
Ottimizzazzjoni tal-Proċess:Blokki ta' għodda speċjali, likwidu li jkessaħ bi pressjoni għolja-permezz ta' għodda (20 sa 70 bar), u settijiet ta' għodda integrati.
Titjib tal-Awtomazzjoni:Palit changers awtomatiċi, interfaces robotiċi għat-tagħbija/ħatt tad-driegħ, u sistemi ta' ġbir ta' wara-proċess.
Assigurazzjoni tal-Kwalità
Biex tkun żgurata installazzjoni bla xkiel u affidabilità-fit-tul barra l-pajjiż, kull magna Zhongxin tgħaddi minn spezzjonijiet rigorużi qabel il--konsenja:
Kalibrazzjoni tal-Interferometru tal-Lejżer:
Jivverifika l-pożizzjonament tal-assi u r-ripetibbiltà fuq distanzi sħaħ tal-ivvjaġġar.
24 siegħa ta' tħaddim kontinwu ta' inattiv:
Ittestja l-istabbiltà tal-magħżel, iż-żieda fit-temperatura, u s-sistemi elettriċi.
Test tal-Qtugħ Dinamika:
Jivvalida l-forza tat-tqattigħ, il-finitura tal-wiċċ, u l-eżattezza tal-magni qabel l-approvazzjoni.
Standards ta' Konformità:
Manifatturat taħt ġestjoni tal-kwalità ISO 9001 u linji gwida ta 'konformità CE.
Ippakkjar għall-Esportazzjoni u Loġistika Internazzjonali
Zhongxin jiżgura trasport sigur fuq l-oċean u l-art għal makkinarju industrijali ta 'daqs kbir:
-Protezzjoni kontra s-sadid:
Kisi komplut tal-magni b'film ta' inibitur tal-korrużjoni (VCI) ta'-heavy duty kontra s--sadid u fwar-.
Ippakkjar issiġillat:
tgeżwir b'ħafna-saffi li ma jgħaddix ilma minnu magħluq f'borża ta' barriera ssiġillata-vakwu.
Qafas tat-Tbaħħir Strutturali:
Imbuttati sew ma' bażi ta' skid tqila tal-azzar-magħluqa f'ċestun tal-esportazzjoni tal-injam kompletament (ħieles mill-fumigazzjoni-).
Dokumentazzjoni ta' Esportazzjoni:
Pakkett komplut ta' konformità doganali inkluż Fattura Kummerċjali, Lista tal-Ippakkjar, Ċertifikat CE, u Ċertifikat tal-Oriġini (CO).
Garanzija u Appoġġ Tekniku ta' -Bejgħ
Perjodu ta' Garanzija:
Garanzija Komprensiva ta '18-il Xahar li tkopri l-komponenti ewlenin kollha tal-magni u s-sistemi CNC.
Assistenza Teknika:
Dijanjostika tal-vidjo mill-bogħod 24/7 u appoġġ tekniku onlajn.
Servizz ta'-Sit Globali:
-Dispaċċ fuq talba ta' inġiniera kwalifikati fuq il-post għall-installazzjoni tal-magni, il-kummissjonar, u t-taħriġ tal-operatur.
Spare Parts Garanzija:
Inventarju strateġiku ta 'partijiet ta' sostituzzjoni tal-qalba mibgħuta globalment fi żmien 48 sa 72 siegħa permezz ta 'merkanzija bl-ajru express.
Iċ-Ċertifikat tagħna
ISO9001, ISO14001, ISO45001, CE, EAC, CMS, GSP, BV, SGS, ERP, TUV
FAQ
Itlob is-soluzzjoni tat-torn CNC Vertikali Personalizzata Tiegħek
Imsieħeb ma 'Zhongxin għal makkinarju tat-tidwir affidabbli, tqil-sostnut minn appoġġ ta' inġinerija.
Ibgħat it-tpinġijiet tal-parti tiegħek, l-ispeċifikazzjonijiet tal-materjal u l-miri tal-produzzjoni llum biex tirċievi proposta teknika kompleta, għażliet ta 'konfigurazzjoni tal-magni, u kwotazzjoni diretta tal-manifattur mit-tim tal-inġinerija tagħna.
