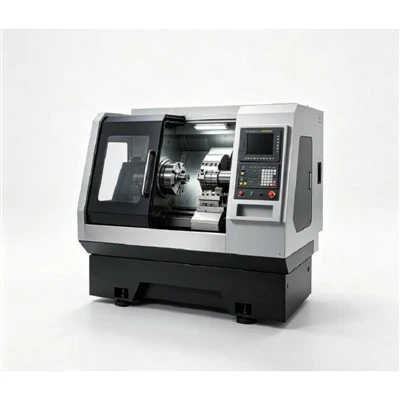

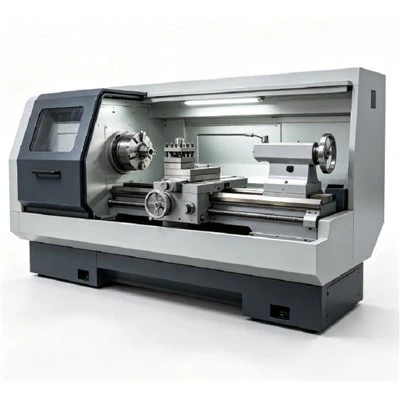

Magni tat-torn CNC ta 'magħżel doppju

Manifattur u Fornitur tal-Magni tat-torn CNC b'magħżel doppju

Zhongxin jagħti -Magni tat-torn CNC b'Żarżur Doppju ta' prestazzjoni għolja mfassla għal manifatturi globali li qed ifittxu li jimmassimizzaw il-produttività, jeliminaw operazzjonijiet sekondarji, u jbaxxu l-ispejjeż tax-xogħol. Billi jintegraw iż-żarżuri prinċipali u sekondarji, il-magni tagħna jipproċessaw iż-żewġ naħat ta 'biċċa tax-xogħol kumplessa f'ċiklu awtomatizzat wieħed — inaqqsu l-ħinijiet taċ-ċiklu sa 35%–50% u jżommu preċiżjoni sub-mikronika kontinwa.

Għaliex Agħżel Zhongxin?

Soluzzjonijiet ta' Inġinerija Mfasslin apposta:

Aħna nikkonfiguraw l-ispeċifikazzjonijiet tal-magni—mill-bore tal-magħżel sa l-ivvjaġġar tal-assi—ibbażat fuq id-disinji speċifiċi tal-parti CAD/CAM tiegħek, il-materjal tal-biċċa tax-xogħol, ir-rekwiżiti tal-ħin taċ-ċiklu, u l-għanijiet tal-awtomazzjoni.

Kontroll strett tal-Manifattura:

L-ikkastjar tas-sodda kollha jgħaddi minn ittemprar ta'-tensjoni biex jiggarantixxi stabbiltà termali u riġidità fit-tul-taħt kundizzjonijiet ta' qtugħ tqal.

Appoġġ Globali Komprensiv:

Assistenza teknika minn tarf-sa-inklużi evalwazzjonijiet ta' inġinerija ta' qabel-bejgħ, dokumentazzjoni sħiħa dwar l-esportazzjoni, u gwida kontinwa ta' tħaddim remot.

Speċifikazzjonijiet Tekniċi

Speċifikazzjoni	Dettalji
Tip ta 'Magni	Magni tat-torn CNC ta 'magħżel doppju
Sistema tal-magħżel	Magħżel Prinċipali + Magħżel Sekondarju
Sistema ta 'Kontroll CNC	FANUC / Siemens / Mitsubishi / Mhux obbligatorju
Daqs Chuck	6 pulzieri / 8 pulzieri / 10 pulzieri / Mhux obbligatorju
Dijametru Massimu tat-Tidwir	Skont il-Konfigurazzjoni tal-Mudell
Tul Massimu tat-Tidwir	Skont il-Konfigurazzjoni tal-Mudell
Kapaċità tal-Bar	Skont il-Mudell tal-Magni
Qawwa tal-Mutur tal-Magħżel	Personalizzat Skond l-Applikazzjoni
Stazzjonijiet tal-Għodda	8 / 10 / 12 Stazzjonijiet
Sistema ta' Għodda	Tip ta' Gang / Turret
Sodda tal-Magni	Struttura ta 'l-Ikkastjar ta' Riġidità Għolja
Sistema tat-tkessiħ	Sistema Awtomatika tat-Tkessiħ
Sistema tal-lubrikazzjoni	Lubrikazzjoni Awtomatika

Vantaġġi ewlenin tat-Teknoloġija tal-Magħżel Doppju

Ipproċessar Uniku-Setup Tlesti:

Finitura kumplessa ta 'quddiem u ta' wara mingħajr intervent ta 'operatur.

Konsistenza tal-Kwalità Superjuri:

Elimina l-iżbalji tal-ikklampjar ikkawżati minn ripożizzjoni manwali; tikseb konċentriċità stretta sa ± 0.005 mm.

Tnaqqis Drastiku tal-Ħin taċ-Ċiklu:

Iffranka 30% sa 50% tal-ħin totali tal-produzzjoni tal-unità billi taħdem simultanjament jew dahar-dahar-tidwir, tħaffir, tapping u grooving.

Dipendenzi Mnaqqsa tax-Xogħol:

Operatur wieħed jista' jissorvelja b'mod komdu magni multipli jew jintegra t-tagħbija taċ-ċelluli robotiċi kompletament awtomatizzata.

Applikazzjonijiet Tipiċi tal-Produzzjoni

'Hija tal-biża' li taħdem ma' Creative. aqwa organizzata, faċli biex tikkomunika magħhom. jirrispondu mal-iterazzjonijiet li jmiss, u xogħol sabiħ.

Industrija tal-Karozzi:

Xaftijiet tat-trażmissjoni, irkiekel tal-valv tal-kontroll, pistuni tal-brejkijiet, konnetturi tal-magni, u knuckles tal-istering.

Sistemi Idrawliċi u Pnewmatiċi:

Korpi ta' valvi ta'-pressjoni għolja, fittings idrawliċi, tappijiet tat-tarf taċ-ċilindru, u manifolds.

Makkinarju Industrijali:

Couplings ta' preċiżjoni, drive shafts, bushings heavy-duty, u flanġijiet li jduru.

Ħardwer Mediku u ta' Preċiżjoni:

Konnetturi ta 'l-istainless steel, housings tal-kontroll tal-fluwidu, u qfieli tad-dwana.

Fluss tax-Xogħol ta' -Magħżel Doppju Awtomatizzat

Makkinar Primarju (Magħżel Prinċipali):

Iċ-ċokk prinċipali jiżgura l-istokk tal-bar jew vojt għat-tidwir, l-iffaċċjar, it-tħaffir, it-tħaffir u l-iskanaljar fuq in-naħa ta 'quddiem.

Handoff Sinkronizzat:

Is-sub-magħżel javvanza, jissinkronizza l-veloċità tar-rotazzjoni mal-magħżel prinċipali, jaqbad il-parti b'mod sikur, u jieħu l-kontroll hekk kif l-għodda tal-firda taqta 'l-materja prima.

Makkinar Sekondarju (Sub-magħżel):

Is-sub-magħżel jinġibed lura biex iwettaq it-tidwir tat-tarf-dahar li jifdal, iċ-ċanfrin, jew it-tħin tat-tarf tal-għodda-live.

Ħatt Awtomatiku:

Il-parti lesta tinħareġ awtomatikament fuq parti catcher jew conveyor belt.

Komponenti Ewlenin

01.

Bażi Riġida tal-Magni:

Is-sodda tal-ħadid fondut tal--biċċa waħda-riġidità għolja-Meehanite tassorbi l-vibrazzjoni waqt qtugħ qawwi, u tiżgura finituri tal-wiċċ għolja (Ra 0.8 µm jew aħjar).

02.

Arkitettura ta' Magħżel Doppju:

Iż-żewġ magħżel għandhom servo muturi ta'-torque għolja, kumpens ta' tkabbir-termal, u bilanċjar dinamiku.

03.

Sistemi ta' Kontroll CNC Mainstream:

Kompatibbli bis-sħiħ ma 'FANUC, Siemens, jew Mitsubishi għal programmar intuwittiv u makro customization.

04.

Għażliet ta' Għodda flessibbli:

Agħżel bejn għodda tat-tip ta'-gang-veloċità għolja, 8/10/12-station servo turrets, jew għodda live tal-assi B-b'indiċjar tal-magħżel tal-assi C.

Materjali Makkinabbli

Il-magni tagħna jimmaniġġjaw firxa wiesgħa ta' metalli tal-ħadid u mhux tal-ħadid:
Azzar:Azzar tal-karbonju, Azzar liga, Azzar tal-għodda (4140, 4340, 8620)
Stainless Steel:303, 304, 316, 17-4PH, 420
Metalli mhux tal--ħadid:Ligi tal-aluminju (6061, 7075), Ram, Ram, Bronż
Eżotiċi:Ligi tat-titanju, Inconel (ikkonfigurati b'sistemi ta' likwidu li jkessaħ bi pressjoni għolja u għodda ta' xogħol tqil-)

Awtomazzjoni Turnkey u Titjib Fakultattiv

Aġġorna l-magna tiegħek f'ċellula tal-magni kompletament awtonoma:

Feeders Awtomatiċi tal-Bar:

Għalf kontinwu għal ġirjiet twal ta 'produzzjoni ta' lott.

Partijiet Catchers u Ċineg tal-Ħatt:

Ċaqlaq b'mod sikur il-partijiet lesti barra miż-żona tax-xogħol mingħajr ma tinterrompi t-tqattigħ.

Tagħbija ta' Gantry / Robot Artikulat:

Tagħbija vojta awtomatizzata u palletizing tal-parti lest.

Fil--Process Kejl Probes:

Issettjar awtomatiku tal-għodda u sondi tal-ispezzjoni tal-partijiet għall-kontroll tal-kwalità ta'-loop mill-qrib.

Kontroll tal-Kwalità tal-Fabbrika

Kull magna tgħaddi minn spezzjoni stretta qabel ma titlaq mill-fabbrika tagħna:

Spezzjoni Statika:

Allinjament ġeometriku, runout taż-żarżur (Inqas minn jew ugwali għal 0.002 mm), u kontrolli tal-perpendikularità tal-assi bl-użu ta 'kejl tal-lejżer ta' preċiżjoni.

Ittestjar dinamiku:

Ittestjar kontinwu ta' tħaddim niexef ta' 24-siegħa b'veloċitajiet sħaħ tal-magħżel biex jimmonitorja l-istabbiltà termali u l-livelli tal-ħoss.

Makkinar tat-Test (FAT):

Ittestja l-qtugħ tal-partijiet tal-kampjun tiegħek biex tivverifika l-eżattezza dimensjonali qabel l-aċċettazzjoni finali.

Vidjow u Rapporti ta' Spezzjoni:

Rapporti tat-test diġitali u vidjows operattivi sħaħ mibgħuta lix-xerrejja qabel il-ħlas finali u l-ippakkjar.

Ippakkjar għall-Esportazzjoni u Tbaħħir Internazzjonali

Aħna nipproteġu l-investiment tiegħek kontra ambjenti marittimi ħarxa:

Appoġġ Loġistika:

Appoġġ komplut b'termini FOB, CIF, jew DDP, li jipprovdi fatturi kummerċjali, listi ta 'ppakkjar, ċertifikati ta' konformità CE, u Ċertifikati ta 'Oriġini.

Protezzjoni mill-korrużjoni:

Trattament sħiħ taż-żejt kontra-sadid applikat għall-uċuħ kollha tal-metall mitħun u l-binarji ta' gwida.

Tgeżwir tal--Fwar:

Issiġillat fi plastik vakwu heavy-duty-b'pakketti dessikant.

Ċestun li jiflaħ għall-baħar:

Imwaħħla ma 'bażi ta' skid ta 'l-azzar/injam tqil ġewwa każ ta' l-injam fumigat iddisinjat għal tagħbija ta 'krejn overhead u forklift.

Iċ-Ċertifikat tagħna

ISO9001, ISO14001, ISO45001, CE, EAC, CMS, GSP, BV, SGS, ERP, TUV

FAQ

Q: X'inhu l-vantaġġ operattiv primarju ta 'torn ta' magħżel doppju fuq torn ta 'magħżel wieħed?

A: Torn CNC b'żarżur doppju awtomat kompletament il-magni ta 'quddiem u ta' wara ta 'parti f'ċiklu wieħed. Telimina r-ripożizzjoni manwali, tnaqqas il-ħinijiet taċ-ċiklu ġenerali sa 50%, u tiżgura konċentriċità għolja bejn iż-żewġt itruf.

Q: X'inhi l-preċiżjoni tal-pożizzjonament u r-ripetibbiltà tal-magni Zhongxin?

A: Il-magni standard tagħna jiksbu preċiżjoni ta 'pożizzjonament ta' ± 0.005 mm u ripetibbiltà ta '± 0.003 mm, kkalibrati bl-użu ta' interferometri tal-lejżer.

Q: Nistgħu nħaddmu s-sub-magħżel u l-magħżel prinċipali b'veloċitajiet differenti?

A: Iva. Iż-żewġ magħżel joperaw b'servo drives indipendenti u kontrolli tal-assi C-, li jippermettu setups ta' veloċità u pożizzjonament kompletament separati għal operazzjonijiet prinċipali-in-naħa u ta' wara-.

Q: Kif tivverifika l-prestazzjoni tal-magna qabel il-kunsinna internazzjonali?

A: Aħna nwettqu allinjament statiku sħiħ, kalibrazzjoni tal-interferometru tal-lejżer, testijiet termali dinamiċi, u qatgħat tat-test tal-parti tal-kampjun. Aħna nipprovdu ċertifikati ta 'spezzjoni kompluti u filmati tal-vidjo qabel id-dispaċċ.

Q: X'inhu l-ħin standard tal-produzzjoni?

A: Il-konfigurazzjonijiet standard tipikament jintbagħtu fi żmien 30 sa 45 jum. Soluzzjonijiet personalizzati turnkey (b'ċelluli robotiċi jew għodda speċjalizzata) huma ffinalizzati bbażati fuq rekwiżiti ta 'inġinerija.

Itlob Ħin ta' Ċiklu Ħieles u Studju ta' Fattibbiltà Illum

Lest biex isaħħaħ l-effiċjenza tal-produzzjoni tiegħek u inqas spiża għal kull parti? Imsieħeb ma 'Zhongxin għal soluzzjonijiet ta' tidwir CNC ta'-duty tqil, ta'-preċiżjoni għolja.
Ikseb il-Kwotazzjoni tad-Dwana Tiegħek fi 3 Passi Faċli:
Ibgħatilna t-tpinġijiet tal-parti tiegħek (PDF/STEP) u r-rekwiżiti tal-materjal.
Għidilna l-ħin taċ-ċiklu fil-mira tiegħek jew il-volum ta 'kull xahar.
Irċievi proposta teknika komprensiva, tqassim ta 'għodda 3D, u kwotazzjoni kompetittiva fi żmien 24 siegħa.
