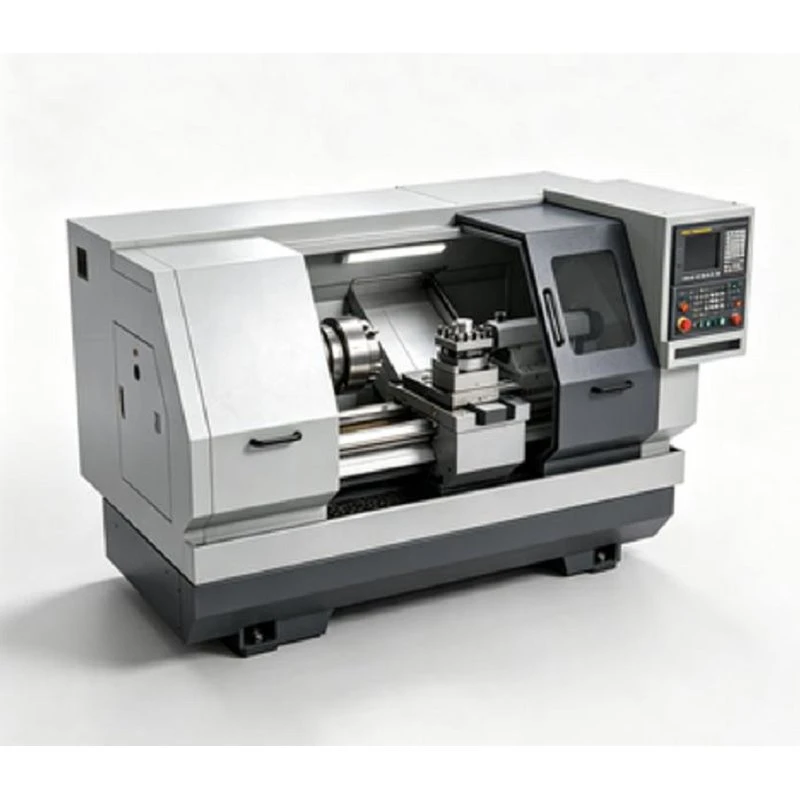

Preċiżjoni Slant Bed CNC Torn

Il-Precision Slant Bed CNC Torn huwa ddisinjat għal manifatturi ta'-preċiżjoni għolja li jeħtieġu preċiżjoni kontinwa fit-tul-, stabbiltà tal-proċess, u effiċjenza għolja ta' tneħħija ta' ċippa-. Mibnija fuq sodda riġida tal-ħadid fondut-inklinat ta '30 grad /45 grad b'linji ta' gwida lineari ta 'preċiżjoni u magħżel ta'-riġidità għolja, dan iċ-ċentru tat-tidwir jassorbi forzi tqal tat-tqattigħ u jnaqqas il-vibrazzjoni termali.

Iddisinjati għal partijiet tal-karozzi, komponenti idrawliċi, xaftijiet ta 'preċiżjoni, u inġinerija mekkanika ġenerali, l-istruttura tas-sodda slant naturalment tgħaddi ċipep direttament lejn il-conveyor taċ-ċippa, u tagħmilha pjattaforma ewlenija ideali għall-produzzjoni awtomatizzata tal-lott.

Meehanite Monoblock Bed:Ħadid fondut ittemprat doppju-jipprovdi kapaċità għolja ta 'damping u stabbiltà termali.
Kontroll tal-Moviment ta' Preċiżjoni:Il-linji ta 'gwida lineari flimkien ma' berings tal-klassi P4 jagħtu preċiżjoni tal-pożizzjonament dinamiku sa ± 0.003 mm.
Ġestjoni Superjuri taċ-Ċippa u Termali:L-istruttura inklinata tidderieġi ċ-ċipep u l-likwidu li jkessaħ 'il bogħod mill-biċċa tax-xogħol biex tevita l-espansjoni termali.
Assemblaġġ tal-magħżel ta'-riġidità għolja:Jappoġġja qatgħat tqal tal-ħxuna u finitura fina tal-wiċċ sa Ra 0.4 µm.
Konfigurazzjonijiet Modulari Flessibbli:Personalizzat faċilment b'għodda ħajjin, assi C/Y, sub-magħżel, u feeders tal-bar awtomatiċi.

Awtomazzjoni-Pjattaforma Lesta:Interfaces integrati għat-tagħbija robotika, ċokk idrawliku, u dawwar-skjerament taċ-ċelluli ewlenin.

Komponenti tal-Karozzi
Drive shafts, gear blanks, kalipers tal-brejkijiet, steering knuckles, żennuni tal-injettur tal-fjuwil, u bushings ta'-preċiżjoni għolja.

Sistemi Idrawliċi u Pnewmatiċi
Korpi tal-valvi tar-rukkell, vireg taċ-ċilindri idrawliċi, fittings tal-pajp ta'-pressjoni għolja, konnetturi tal-blokki tal-manifold, u xaftijiet tal-pompa.

Makkinarju Ġenerali u Tagħmir Industrijali
Xaftijiet tal-muturi-heavy duty, housings tal-bearings, flanġijiet tal-istainless steel, couplings bil-kamin, u partijiet tat-trażmissjoni tal-enerġija.

Struttura tas-Sodda Slant Monoblock
Bażi tal-ħadid fondut tal--biċċa waħda densa-qamħ Meehanite, it-tensjoni-mtaffija permezz ta' proċessi ta' ttemprar doppju. Kapaċità superjuri ta 'damping tal-vibrazzjoni (10 darbiet ogħla mill-azzar strutturali standard), testendi l-ħajja tal-inserzjoni sa 30%.

Preċiżjoni Linear Motion Guideways
Movimenti ta' gwida tar-rombli lineari -heavy duty fuq assi X u Z (klassi THK / PMI / HIWIN P-). Backlash żero taħt tagħbijiet tqal b'veloċitajiet ta 'travers rapidi sa 24/30 m/min.

Assemblaġġ tal-magħżel ta'-preċiżjoni għolja
Skartoċċ-magħżel tat-tip sostnut minn berings tar-rombli ċilindriċi doppji-ringiela u ball bearings tal-ispinta tal-kuntatt angolari. Ibbilanċjar dinamiku stmat fi standards G0.4 biex jiżgura finituri tal-wiċċ bħal mera - (Ra Inqas minn jew ugwali għal 0.4 μm).

Azzar tal-Karbonju u Liga:1045, 4140, 4340, 8620 (Roughing & Finishing)
Azzar li ma jsaddadx:304, 316L, 17-4PH, 420, 430
Ħadid fondut:Ħadid duttili, ħadid fondut griż (HT250/300)
Metalli mhux tal--ħadid:Ligi tal-aluminju (6061-T6, 7075), Ram, Bronż, Ram
Ligi Eżotiċi u Iebsin:Inconel, Titanju Grad 2/5, Azzar imwebbes sa 58 HRC
Plastik tal-Inġinerija:POM (Delrin), Najlon, PEEK, PTFE

Għal Produzzjoni Awtomatizzata ta'-Volum Għoli
Chuck vojt idrawliku + pompa tal-likwidu li jkessaħ bi pressjoni għolja (10-20 bar)
Feeder awtomatiku tal-bar + sistema ta 'qbid tal-partijiet
Ċineg taċ-ċippa awtomatizzat b'filtrazzjoni kontinwa

Għal Multi-Kompitu & Komponenti Kumplessi
Kontroll tal-magħżel tal-assi C-b'disk brake
Turret ta' għodod ħajjin ta' 12-il stazzjon (għodod misjuqa VDI/BMT)
Kapaċità ta' tħin mhux obbligatorju ta' l-assi Y-off-ċentru

Għal Tolleranzi Ultra-Issikkati
Skali lineari ottiċi ta'-riżoluzzjoni għolja fuq assi X/Z
Renishaw għodda awtomatika presetter
Fil-{0}}sonda tal-kejl tal-biċċa tax-xogħol tal-proċess


Kalibrazzjoni tal-Interferometru tal-Lejżer:100% tal-assi tal-magni X/Z huma kkalibrati bl-użu tal-interferometri tal-laser Renishaw biex jivverifikaw il-pożizzjonament lineari u l-kumpens tal-iżball tal-pitch.
Spezzjoni taċ-Ċirkolarità tal-Ballbar:L-ittestjar Renishaw Ballbar isir biex jiżgura l-eżattezza tal-kontorn u l-ġeometrija dinamika.
Bilanċ dinamiku tal-magħżel & Runout:Ir-runout taż-żarżur huwa vverifikat taħt Inqas minn jew ugwali għal 0.002 mm fit-taper tal-imnieħer; l-ibbilanċjar dinamiku jipprevjeni-vibrazzjoni b'veloċità għolja.
48-Siegħa Nixxef Kontinwu-Ħruq ta' Ħruġ:Kull magna tgħaddi minn ġirja kontinwa ta' reżistenza b'veloċità sħiħa-biex tivverifika l-istabbiltà elettrika, idrawlika u termali.
Protokoll ta' Spezzjoni Inkluż:Ma' kull magna jintbagħtu ċertifikat ta' spezzjoni komplut, rapporti tat-test tal-lejżer, u partijiet tal-kampjuni tat-test-maqtugħin.

Aħna nipprovdu appoġġ tekniku sħiħ-ċiklu tal-ħajja biex niżguraw installazzjoni u tħaddim internazzjonali bla xkiel:
Konformità Internazzjonali:Il-magni għandhom ċertifikazzjoni CE, komponenti elettriċi konformi UL-, u transformers tal-vultaġġ tad-dwana (200V-480V, 50/60Hz).
Dokumentazzjoni u Manwali:Tlesti l-operat bl-Ingliż, manutenzjoni, skematiċi elettriċi, u manwali ta 'programmazzjoni Fanuc/Siemens.
Appoġġ Tekniku u Spare Parts:24/7 assistenza teknika mill-bogħod; spare parts standard mibgħuta permezz ta 'DHL/FedEx》fi żmien 48 siegħa.
Ippakkjar għall-Esportazzjoni:Kisi ta'-inibitur tas-sadid, borża tal-barriera tal-fojl tal-vakwu, u ippakkjar tal-kaxxa tal-injam tal-merkanzija bil-baħar ta'-duty tqil konformi mal-ISPM-15.
