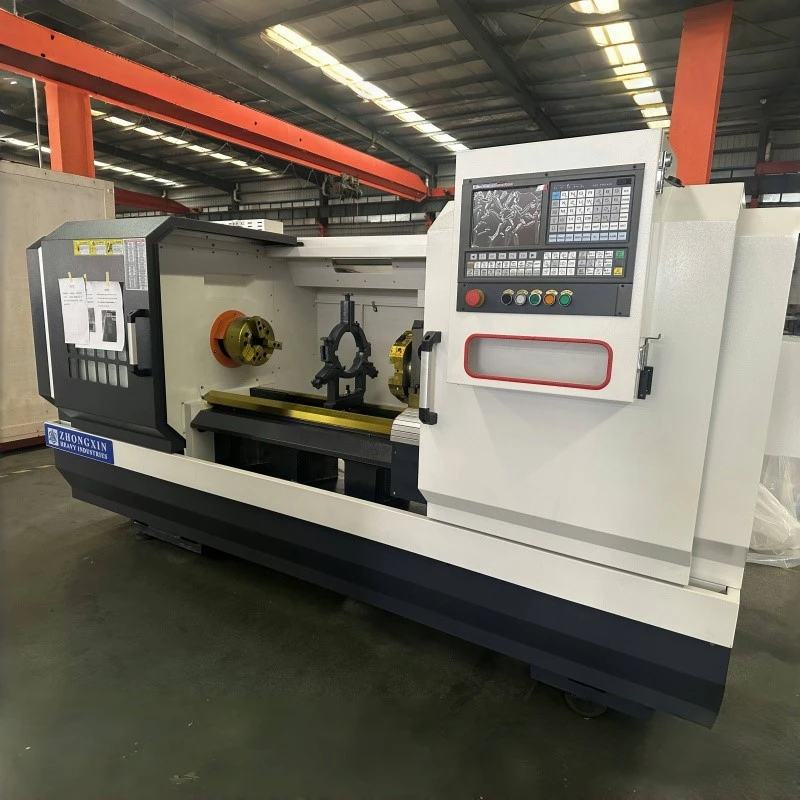

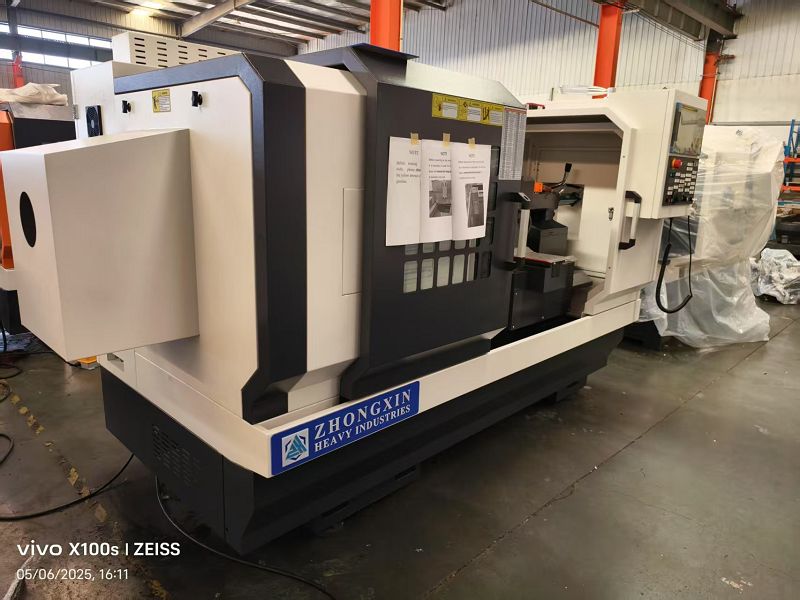

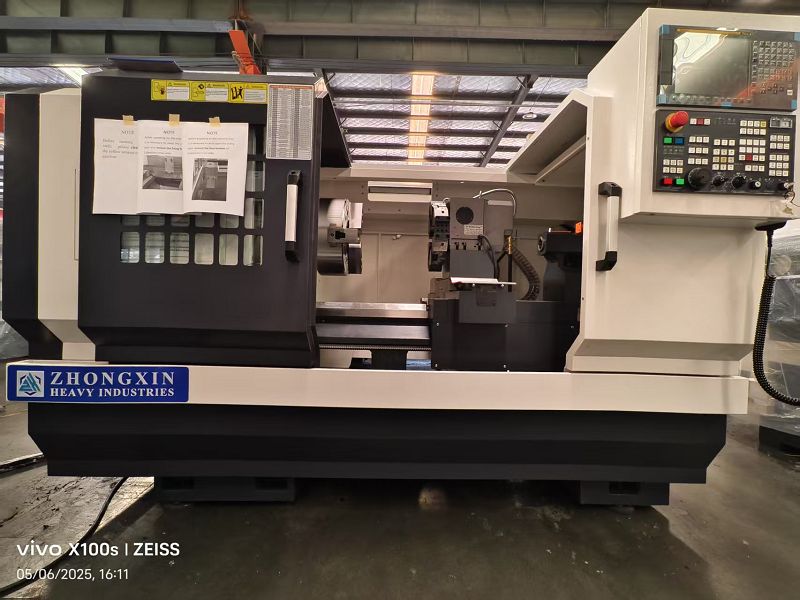

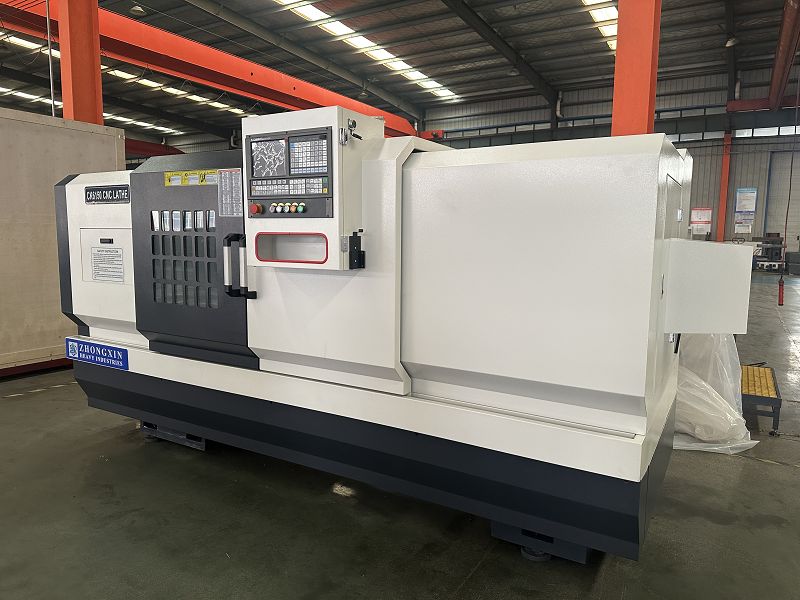

Torn CNC Ck6150

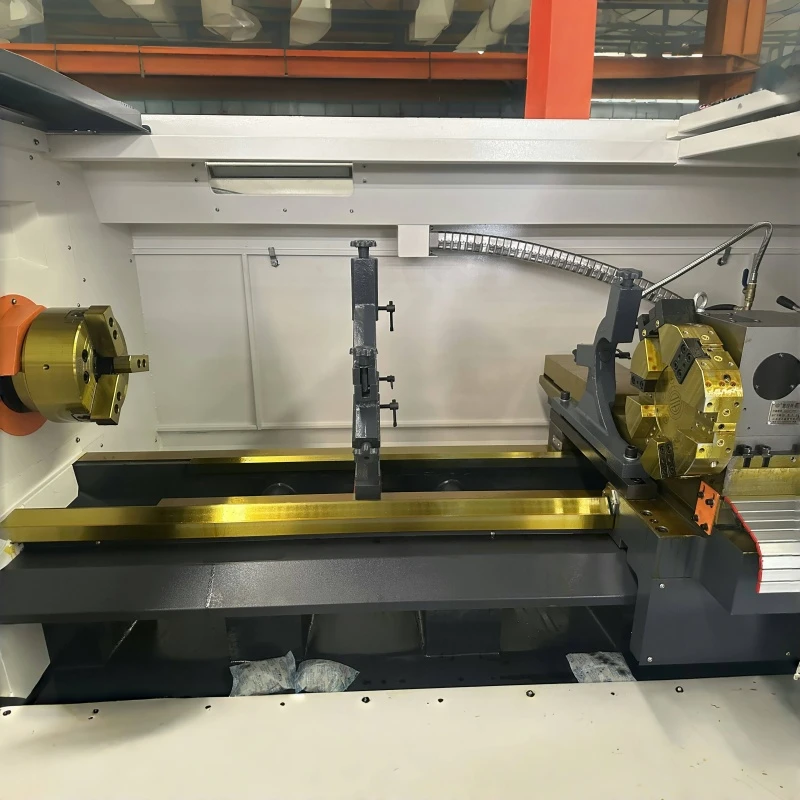

Torn CNC CK6150 Korp tat-tip ta 'arkata u pont integrali, struttura tal-iffurmar ta' -biċċa waħda hija stabbli u riġida, standard mgħammra bi stokk manwali tad-denb u 250 chuck manwali, tista 'wkoll tkun mgħammra b'ċokk idrawliku vojt ta' 10 pulzieri u stokk tad-denb idrawliku, mgħammra b'detentur ta 'għodda elettrika ta' 4 stazzjonijiet li jadotta, servizz ta 'trażmissjoni mgħaġġla u twila ta' turbina gear mgħammar ukoll b'detentur ta 'għodda elettrika ta' 6 stazzjonijiet jew 8 stazzjonijiet, standard mgħammar b'sistema GSK980TC3, tħaddim stabbli u affidabbli, mutur taż-żarżur ta '7.5 kW jaħdem bla xkiel u bi preċiżjoni għolja, kapaċità ta' tagħbija għolja, durabbli u durabbli. Il-mutur taż-żarżur ta '7.5 kW jaħdem bla xkiel u bi preċiżjoni għolja, il-veloċità massima tal-magħżel hija 1800 rpm, kapaċità ta' tagħbija għolja u durabbli, hija l-ewwel għażla għall-magni.









Ħafna tagħmir mekkaniku jista 'jbati minn diversi problemi minħabba temperaturi għoljin, li jistgħu jaffettwaw il-kundizzjonijiet operattivi. It-temperatura hija relatata mill-qrib mal-kundizzjoni operattiva tat-torn CNC iebes-binarju. Speċifikament kif ġej: minn naħa waħda, ħsara anormali lill-komponenti mekkaniċi, imblukkar tal-pajpijiet u forom komuni oħra ta 'falliment se jiffurmaw iż-żieda fit-temperatura tal-komponenti korrispondenti. Għalhekk, overflow huwa parametru karatteristiku li jikkaratterizza falliment mekkaniku. Min-naħa l-oħra, il-funzjoni tal-partijiet mekkaniċi hija relatata mill-qrib mat-temperatura. Temperatura eċċessiva se twassal għal tnaqqis fil-funzjoni tal-partijiet, u anke jiffurmaw parti burnout. Għalhekk, it-temperatura hija wkoll fattur importanti li jikkawża l-falliment tat-torn tas-sodda slant CNC.



It-temperatura ambjentali tat-torn CNC tal-ferrovija iebsa għandha tkun inqas minn 30 grad, u t-temperatura relattiva għandha tkun inqas minn 80%. B'mod ġenerali, hemm fann tal-egżost jew fann li jkessaħ ġewwa l-kaxxa tal-kontroll elettroniku CNC biex jiġi żgurat li t-temperatura tax-xogħol tal-komponenti elettroniċi, speċjalment il-proċessur ċentrali, tkun stabbli jew id-differenza fit-temperatura hija żgħira ħafna. Temperaturi u umdità eċċessivi jistgħu jnaqqsu l-ħajja tal-komponenti tas-sistema ta 'kontroll u jżidu n-numru ta' problemi. Hekk kif tiżdied it-temperatura u l-umdità, aktar trab jista 'jeħel mal-bordijiet taċ-ċirkwiti integrati u jikkawża ċirkwiti qosra. Ir-rekwiżiti tal-enerġija huma universali, u l-installazzjonijiet tat-torn slant CNC fil-ħwienet tal-magni mhux biss għandhom varjazzjonijiet wiesgħa f'temperaturi ambjentali u kundizzjonijiet ta 'użu ħżiena, iżda għandhom ukoll varjetà wiesgħa ta' tagħmir elettromekkaniku, li jirriżulta f'vibrazzjoni għolja fuq il-grilja tal-enerġija. Għalhekk, l-apparat tat-torn CNC għandu kontroll strett fuq il-vultaġġ tal-provvista tal-enerġija. Il-varjazzjoni tal-vultaġġ tal-provvista tal-enerġija għandha tkun fil-medda permissibbli u relattivament stabbli, inkella taffettwa l-operat normali tas-sistema CNC.



Bħala għodda tal-magni attiva ħafna u intelliġenti, it-torn CNC iebes-binarju għandu jinżamm 'il bogħod mill-ambjent operattiv b'vibrazzjoni għolja u t-tagħmir mekkaniku li jaffettwa l-vibrazzjoni tiegħu. Jekk meħtieġ, miżuri kontra l--vibrazzjoni għandhom jittieħdu fis-sit tal-operazzjoni biex jinħoloq sit ta 'tħaddim tajjeb għall-applikazzjoni tat-torn slant CNC. Żomm 'il bogħod minn tagħmir b'vibrazzjoni għolja (bħal punch presses, tagħmir tal-forġa, eċċ.). Tornijiet ta'-preċiżjoni għolja għandhom jintgħażlu wkoll biex jużaw miżuri ta' kontra-vibrazzjoni (bħal skanalaturi kontra-vibrazzjoni, eċċ.). Inkella, se taffettwa direttament l-eżattezza tal-magni u l-istabbiltà tat-torn, tagħmel kuntatt fqir u falliment ta 'komponenti elettroniċi, u taffettwa l-affidabilità tas-sodda slant CNC.



Proċeduri operattivi stretti u perfetti huma waħda mill-miżuri importanti biex jiżguraw it-tħaddim sikur tat-tornijiet CNC hard-binarji. L-operatur għandu jopera f'konformità stretta mal-proċeduri operattivi. Meta l-għodda tal-magni ma tiffunzjonax ħażin, l-operatur għandu jibqa 'fuq ix-xena u jispjega bil-verità s-sitwazzjoni qabel u wara l-ħsara lill-persunal tal-manutenzjoni sabiex janalizza u jiddijanjostika l-kawża tal-ħsara, issolvi l-problemi fil-ħin u jnaqqas il-perijodi ta' waqfien.





Kapaċità

Max.workpiece swing dijametru	500mm
Max. dijametru tat-tidwir	500mm
Max. tul tat-tidwir	850-1350-1850mm
Daqs taċ-ċokk	250mm



Ivvjaġġar tal-assi

Ivvjaġġar tal-assi X	280mm
Ivvjaġġar tal-assi Z	1000-1500-2000mm
Għalf rapidu (X)	6000mm/min
Għalf rapidu (Z)	8000mm/min



magħżel

Veloċità tal-magħżel	1800r/min	800r/min
Firxa tal-veloċità tal-magħżel	Stepless
Imnieħer tal-magħżel	A2-8	ftuħ A2-11
Kapità tal-bar	82mm	ftuħ130mm
Toqba minn ġot-tubu tat-tiġbed	65mm	ftuħ



Turret

Tip ta' turret	Detentur tal-għodda elettrika
Numru ta' stazzjonijiet tal-għodda	4 stazzjon
Daqs tal-għodda (qasba kwadra)	25mm



Preċiżjoni tal-għodda tal-magni

Eżattezza tal-pożizzjoni	X-assi	0.01mm
	Z-assi	0.015mm/0.02mm/0.025mm
Ripetibbiltà	X-assi	0.009mm
	Z-assi	0.01mm/0.012mm/0.015mm/



Struttura tas-sodda u trasmissjoni

Tip ta' gwida	Binarju iebes
Assi X Wisa 'tal-ferrovija	210mm
Assi Z Wisa 'tal-ferrovija	400mm
Kamin tal-ballun tal-assi X	2506
Kamin tal-ballun tal-assi Z	4008-5010-5010



Stokk tad-denb

Stokk tad-denb	tailstock manwali
Dijametru tal-kmiem	75mm
Vjaġġar tal-kmiem	150mm
Taper tal-kmiem	MT5#
Forma tal-moviment tas-sedil tad-denb	manwal



Unità NC

Unità NC	GSK980TC3
Torque tal-mutur tal-assi X	5NM/7.5NM
Torque tal-mutur tal-assi Z	7.5NM/10NM/15NM
qawwa tal-mutur taż-żarżur	7.5kW



Oħrajn

Pompa tal-lubrikazzjoni	2ZK(2L)
Pompa tat-tkessiħ	150W/250W
Vultaġġ tal-magna	380V/50HZ
Provvista ta' enerġija	11KVA/12KVA/15KVA
Dimensjonijiet ġenerali tal-magna	2650/3250/3750 * 1700 * 1820mm
Piż tal-magna	2700/3100/3500kg



Unità NC	GSK
Kamin tal-ballun	QS/QJ
Il-bering tal-virga tal-kamin	xinha
Chuck manwali	HQ
Detentur ta 'sikkina elettrika	wengcang
Magħżel	PLT
Pompa tal-lubrikazzjoni	HEJIN
pompa tat-tkessiħ	OURUIS
Apparat ta 'Vultaġġ Baxx	CHINT

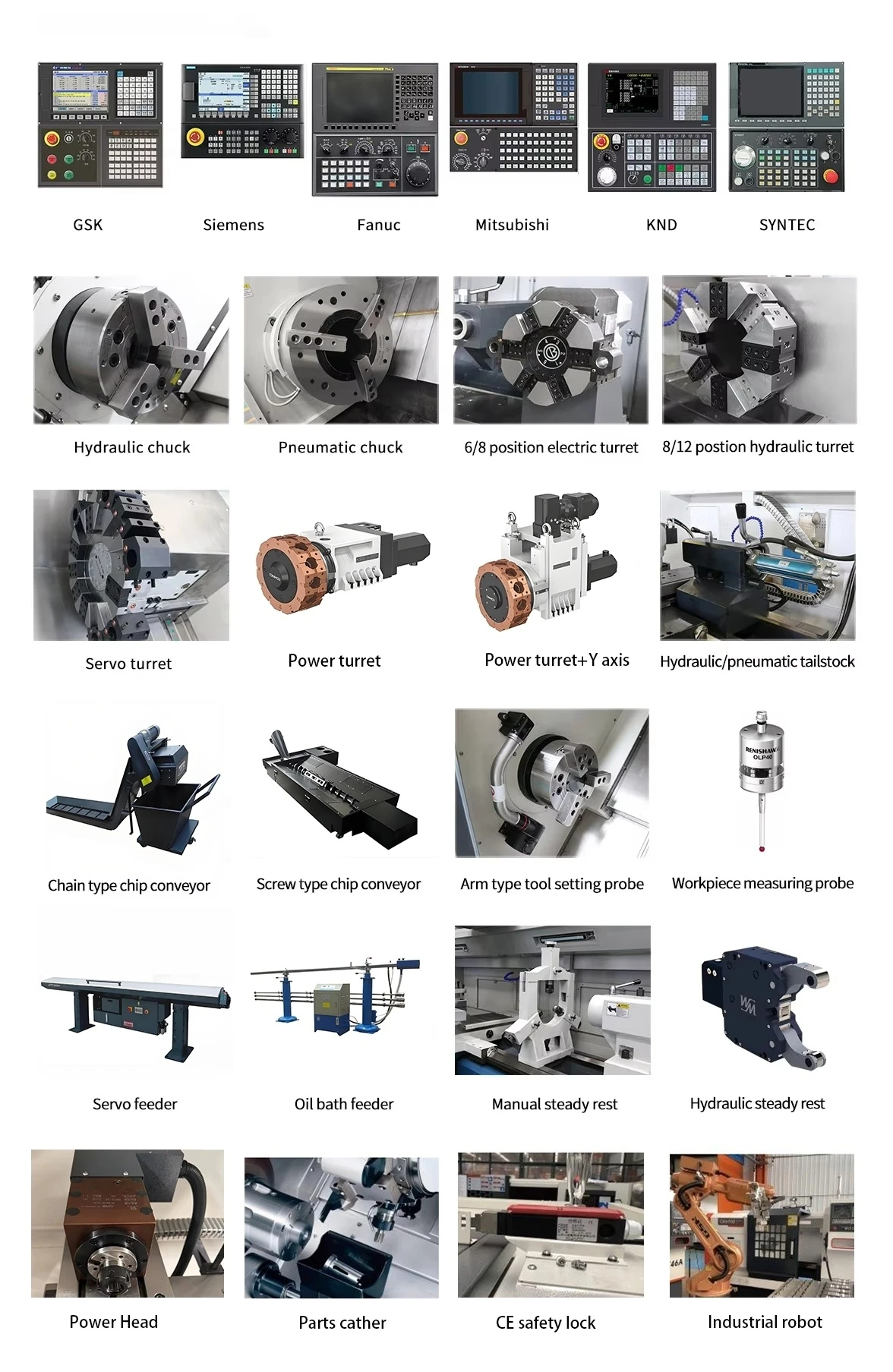

Sistema CNC

FANUC

SIEMENS 808D

SYNTEC

HNC

KND

6/8 Detentur ta 'sikkina elettrika

Chuck idrawliku

Bieb awtomatiku

Apparat tas-sigurtà għall-bieb tal-karozzi

Żejt-Separatur tal-Ilma

Apparat tan-nfiħ

Pistola tal-ilma
